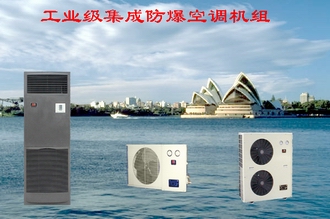

BFF(R)/BCS/BJS系列
工业级分体式多功能集成防爆空调机组
(挂壁式/立柜式/吊顶式/风幕式/风管送风式/模块组合式中央空调/除湿机/加湿机)



防爆分体空调：

     BFF(R)/BCS/BJS系列工业级分体式多功能集成防爆空调机组,是采用集成防爆技术,按工业环境使用要求制造的ⅡC级分体式防爆空调系统。可用于封闭或非封闭危险场所作温度调节、湿度调节，除湿、加湿及全新风空调用。产品同时符合国家强制标准，GB3836.14、GB3836.15标准,可用于1区或2区。可广泛应用于石油、化工、矿井、医药、航空航天、军事等部门具该ⅡC级，温度组别为T4组的爆炸性气体混合物的1区（或2区）危险性场所。该系列产品主要特点有:


技术

  1. 采用集成防爆技术,应用特种微电子技术,大规模集成与简化防爆结构,产品防爆等级为ⅡCT4。产品体积小,重量轻,外形尺寸与同类非防爆空调器相同,无外置的防爆电器箱。
  2. 产品型式多样,品种齐全,室内机有吊顶式、挂壁式、柜式、组合式，可为用户提供恒温恒湿、风管式、带新风装置及全新风的空调和模块组合式中央空调(每个模块提供5～10匹制冷量)；同时还可为用户提供高温型、低温型、耐腐蚀及船用等多种机型可供选择。其中风幕型室内机型，具有阻滞危险气体营造保温气幕安全空间的作用，可解决多种工业应用难题。用户可根据实际使用要求选配室内、外机，组成各种防爆空调系统（BCS集成防爆除湿机/BJS集成防爆加湿机/BSC-H集成防爆恒湿机一般提供内/外一体化机组）。

安全可靠

  1. 控制电路采用集成防爆技术。
  2. 采用低表面温度的进口压缩机,满足T4温度组别＜135℃的要求
  3. 采用表面温度限制保护技术及多种安全保护技术。
  4. 制冷系统的气密外壳采用检漏保护正压型复合防爆结构,使防爆性能符合国家强制安全标准,可用于1区。
  5. 采用防静电技术。

使用方便

  1. 防爆系统基本采用免维护设计(除电机外),使用、维护方便。
  2. 产品品种齐全,其中模块组合式中央空调按每5～10匹单元组合提供大冷量,以满足大空调及风管正压送风的要求。

价格低廉

  1. 高性能、低价格,其防爆等级ⅡC级产品仅为普通防爆技术ⅡB级产品的1/2～2/3。
  2. 具有价格优势的一个重要原因:采用集成防爆技术。

采用将制冷系统按防爆外壳设计的,符合国际强制标注的产品
型号说明:
主要技术参数（一）:
型式

分体挂壁式　单冷(冷暖)

型号

BFF(R)-25GW/
SA31E3

BFF(R)-35GW/
SA31E3

BFF(R)-50GW/
SA31E3

BFF(R)-70GW/
SA31E3

电源

单相220V

单相220V

单相220V

三相380V

功率

1匹

1.5匹

2匹

3匹

制冷/制热量KW

2.5/(2.5)

3.5/(3.6)

5.0/(5.0)

7.0/(7.1)

室内机循环风量

450 m3/h

500 m3/h

700 m3/h

900 m3/h

控制范围

t：10～35±1℃

外型尺寸(mm)
宽×高×深

室内机

790×285×265

790×280×300

990×280×352

1070×280×320

室外机

650×530×255

800×680×320

880×680×320

840×950×400

净重(kg)

室内机

23(25)

25(27)

30(32)

42(45)

室外机

40(42)

42(44)

62(65)

100(105)

额定工作电流(A)/
输入功率(kw)

6.5/1

6.8/1.5

11/2

5.5/3

空气开关参数A
(额定电流/脱扣电流)

60/10~12

60/10~12

60/16~20

60/10～12

主要技术参数（二）:

型式

分体立柜式(吊顶式)　单冷(冷暖)

型号

BFF(R)-50LW/
SA3E3

BFF(R)-70LW/
SA3E3

BFF(R)-120LW/
SA3E3

BFF(R)-120DW/
SA3E3

电源

三相380V

三相380V

三相380V

三相380V

功率

2匹

3匹

5匹

5匹

制冷/制热量KW

5.0/(5.0)

7.0/(7.1)

12/(13.5)

12/(13.5)

室内机循环风量

800 m3/h

1000 m3/h

1800 m3/h

1800 m3/h

控制范围

t：10～35±1℃

外型尺寸(mm)
宽×高×深

室内机

500×1700×270

570×1900×275

600×1900×360

1750×770×310

室外机

800×685×300

840×950×360

950×1250×360

950×1250×400

净重(kg)

室内机

51(53)

52(55)

68(68)

52(55)

室外机

98(102)

100(105)

135(150)

135(150)

额定工作电流(A)/
输入功率(kw)

11/2

5.5/3

10/5

10/5

空气开关参数A
(额定电流/脱扣电流)

60/16~20

60/10~12

60/12~16

60/12~16

主要技术参数（三）:

型式

分体风管立柜式　单冷(冷暖)

分体恒温恒湿立柜式　单冷(冷暖)

型号

BFF(R)-50
PLW/S3

BFF(R)-70
PLW/S3

BFF(R)-120
PLW/S3

BFF(R)-50
HLW/S3

BFF(R)-70
HLW/S3

BFF(R)-120
HLW/S3

电源

单相220V

三相380V

三相380V

单相220V

三相380V

三相380V

功率

2匹

3匹

5匹

2匹

3匹

5匹

制冷/制热量KW

5.0/(5.0)

7.0/(7.1)

12/(13.5)

5.0/(5.0)

7.0/(7.1)

12/(13.5)

室内机循环风量

800 m3/h

1000 m3/h

1800 m3/h

800 m3/h

1000 m3/h

1800 m3/h

最大加(除)湿量

/

/

/

2 kg/h

3 kg/h

6 kg/h

出风口余压(Pa)

200-300

200-300

200-300

/

/

/

控制范围

t：10～35±1℃　　　　　RH：30～90％

外型尺寸(mm)
宽×高×深

室内机

500×1700×
270

600×1900×
275

600×1900×
360

500×1700×
470

600×1900×
490

600×1900×
590

室外机

800×685×
300

950×853×
360

950×1150×
450

800×685×
600

950×853×
700

950×1150×
800

净重(kg)

室内机

52(54)

53(56)

70(72)

62(64)

63(66)

80(82)

室外机

98(102)

100(105)

136(152)

118(122)

120(125)

156(172)

额定工作电流(A)/
输入功率(kw)

11/2

5.5/3

10/5

22/4

12/6

20/10

空气开关参数A
(额定电流/脱扣电流)

60/16~20

60/8~10

60/10~12

60/22~26

60/14~16

60/22~26

派生型式举例

分体恒温恒湿风管立柜式型号举例：BFF(R)-120PHLW/SA3
全新风分体风管立柜式型号举例：BFF(R)-70PLW/SA1
全新风分体恒温恒湿风管立柜式型号举例：BFF(R)-120PHLW/SA1

备注:

  1. 用户不事先预订货电源电缆长度，室内、外机联接管线长度为5米，特殊要求请在订货时提出；
  2. 用户需调风速，或选风管型及带新风装置和其它特殊要求时,请在订货时提出;
  3. 恒温恒湿型空调的加(除)湿，温度控制精度为±0.5℃等特殊要求,请在订货时提出;
  4. 用户自行配电(供货标准为室外机进电源),空气开关由客户自配;
  5. 所有冷暖型防爆空调均为热泵型,使用环境温度范围:-7～43℃（T3：-7～52℃）；
  6. 以上参数以实际供货为准。
　　　　 防爆等级：ⅡCT4
产品经国家级防爆产品认证机构认证合格。

主要技术参数（四）:

型式

立柜组合式中央空调

恒温恒湿立柜组合式中央空调

型号

BFF(R)－240(120)PZLW/S3

BFF(R)-240(120)PHZLW/S3

电源

三相380V

三相380V

室内机单元模块功率

10匹(5匹)

10匹(5匹)

室内机单元模块

制冷量KW

24/(12)

24/(12)

制热量KW

27/(13.5)

27/(13.5)

室内机单元模块循环风量

1800~4000 m3/h(用户定制)

1800~4000 m3/h(用户定制)

单元模块风口型式

正面上出下进

正面上出下进

单元模块标准风口

上出风口

300(高)×600(宽)

300(高)×600(宽)

下进风口

普通型

普通型

出风口余压(Pa)

200~400(用户定制)

200~400(用户定制)

室内机单元最大加(除)湿量 kg/h

10/(6)

10/(6)

室内机每单元配用室外机台数

2/(1)

2/(1)

控制范围

t：10～35±1℃　　　　　RH：30～90％

外型尺寸(mm)
宽×高×深

每单元室内机

700×2300×700

700×2300×950

室外机

950×1150×450

950×1150×800

净重(kg)

室内机

180/(160)

240/(200)

室外机

125

172

室内机每单元
额定工作电流(A)

20/(10)

40/(20)
输入功率(kw)

10/(5)

20/(10)

型号举例

BFF(R)-240-3PZLW/S3　　3台10匹单元组成的72KW中央空调

备注：

  1. 风管和危险区域联接后一般应视为危险区域的延伸;风管需考虑防爆要求。
  2. 每模块单元的进出风管一般为单独设置，如需各单元一并进出须加集风器;风口形式、尺寸及风压、流量参数，请在订货时一并提出。
  3. 为保障安全和提高可靠性，制冷系统由若干个各自独立的5匹制冷系统组成;各模块单元也由各自独立的控制系统组成;温度控制精度为±0.5℃等特殊要求请在订货时一并提出。
  4. 因用户使用场合与技术要求不同，特别会造成进出风形式的不同，订货时一并提供详细安装图。
  5. 按有关规范该产品在爆炸危险场合使用，用户供电必须为三相五线制，同时必须提供可靠的接地装置，使产品能内、外可靠接地。
  6. 以上参数以实际供货为准。
　　 防爆等级：ⅡCT4
　　 产品经国家级防爆产品认证机构认证合格。

除湿机、加湿机、恒湿机：

主要技术参数（五）：

型式
立柜除湿机
立柜加湿机
立柜恒湿机
型号
BCS—
3L/S3
BCS—
6L/S3
BCS—
10L/S3
BJS—
3L/S31
BJS—
6L/S31
BJS—
10L/S31
BCS—
3LH/S3
BCS—
6LH/S3
BCS—
10LH/S3
电源
三相380V
单相220V
三相380V
最大除湿量Kg/h
3
6
10
-
-
-
3
6
10
最大加湿量Kg/h
－
－
－
3
6
10
3
6
10
额定电流 Ａ
5.5
10
12
1.5
2
2.5
7
12
15
输入功率 KW
3
5
6
0.75
1
1.2
3.5
6
7.5
空气开关参数A(额定电流/脱扣电流)
60/8-10
60/16
60/20
45/2
45/2
45/4
60/8-10
60/16
60/20
湿度控制范围
RH40—90%
除霜方式
自动
循环风量M3/h
1000
1800
2400
1000
1800
2400
1000
1800
2400
使用环境温度
5—38℃
外型尺寸mm
宽×高×深
500×1700
×350
600×1800
×450
700×2100
×500
700×2100
×600
700×2100
×700
700×2100
×700
700×2100
×600
700×2100
×700
700×2100
×700
毛重Kg
100
135
155
60
70
85
170
210
250

备注：

  1. 用户不事先预订货电源电缆长度为5米，特殊要求请在订货时提出；
  2. 用户对风速、风压及控制等有特殊要求时，请在订货时提出；
  3. 用户自行配电、配水，供电必须为三相五线制，同时必须提供可靠的接地装置，并符合相关防爆场所规范；
  4. 以上均为内外机合并的单元机组，可根据用户需要提供分体立柜式除湿机或恒湿机；
  5. 以上参数以实际供货为准。
　　防爆等级：ⅡCT4
　　产品经国家级防爆产品认证机构认证合格

主要技术参数（六）:

型式

立柜式降（升）温除湿机

立柜式调温除湿机

型号

BCS(S)F-
2LW/S3

BCS(S)F-
4LW/S3

BCS(S)F-
6LW/S3

BCSTF-
2LW/S3

BCSTF-
4LW/S3

BCSTF-
6LW/S3

电源

单相220V

三相380V

三相380V

单相220V

三相380V

三相380V

室内机循环风量

800 m3/h

1000 m3/h

1800 m3/h

800 m3/h

1000 m3/h

1800 m3/h

最大除湿量

2 kg/h

4kg/h

6 kg/h

2 kg/h

4 kg/h

6 kg/h

控制范围

RH：40～90％

RH：40～90％；　t：10～35±1℃

外型尺寸(mm)
宽×高×深

室内机

500×1700×
270

600×1900×
275

600×1900×
360

500×1700×
470

600×1900×
275

600×1900×
360

室外机

800×685×
300

950×853×
360

950×1150×
450

800×685×
600

950×853×
360

950×1150×
450

净重(kg)

室内机

52(54)

53(56)

70(72)

52(54)

53(56)

70(72)

室外机

98(102)

100(105)

136(152)

98(102)

100(105)

136(152)

额定工作电流(A)/
输入功率(kw)

11/2

5.5/3

10/5

22/4

12/6

20/10

空气开关参数A
(额定电流/脱扣电流)

60/16~20

60/8~10

60/10~12

60/22~26

60/14~16

60/22~26

派生型式举例



备注:

  1. 用户不事先预订货电源电缆长度，室内、外机联接管线长度为5米，特殊要求请在订货时提出；
  2. 用户需调风速，或选风管型及带新风装置和其它特殊要求时,请在订货时提出;
  3. 该系列防爆(除湿机，控制精度有特殊要求,请在订货时提出;
  4. 用户自行配电(供货标准为室外机进电源),空气开关由客户自配;
  5. 该系列防爆调温除湿机使用环境温度范围:5～43℃（高温型：5～52℃）；可为用户提供低温型除湿机组:
  6. 以上参数以实际供货为准。

　　防爆等级：ⅡCT4
　　产品经国家级防爆产品认证机构认证合格。
